日本向け射出成形金型 2D 組立図設計サービス
国際的な輸出金型設計業界において、日本向け高級射出成形金型は2D組立図の精度・規格化に非常に厳しい基準が設けられています。以下は日本向け射出成形金型2D組立図設計の実案件事例となります。本案件では特注モールドベースとFutaba・Punchなど日系国際規格部品を全面採用し、当社の熟練した日本向け精密金型設計、日本規格射出成形金型設計の技術力を実証し、日本企業の金型検収基準と生産ニーズに完全適合しています。
一、日本向け精密金型案件核心仕様・技術指標
- モールドベース規格：特注モールドベースを採用し、日本Futaba規格を厳守。日本向け精密金型の高精度・互換性を確保し、日本企業の厳格な金型加工・組立要求に対応します。
- 金型標準部品：Punchブランドの規格部品を採用、日本規格射出成形金型に完全適合。金型の耐摩耗性・安定性・耐用年数を大幅に向上し、日系金型生産規格に適合します。
- 設計ソフトウェア：AutoCADと中望CAD（ZWCAD）の2プラットフォームで一式金型2D組立図を製図。専用金型設計補助ソフトと併用し、規格化された日系精密金型製図作業を効率化します。
- 金型タイプ：開放式Synventiveホットランナーシステムを搭載、サブマリンゲート構造を採用。ロボットによる全自動射出成形生産に対応、日本の全自動生産ライン向け高級輸出金型となります。
二、日本向け射出成形金型2D組立図設計詳細解説
全方位日系金型構造製図

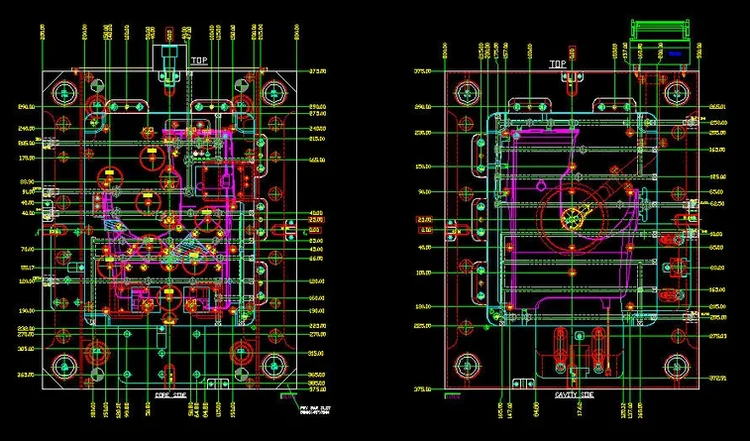

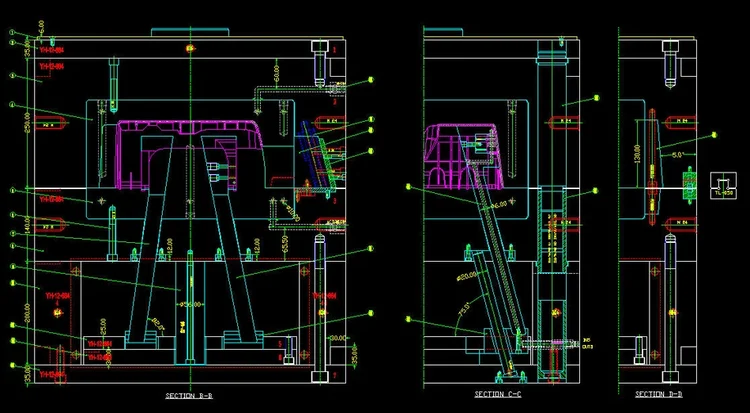

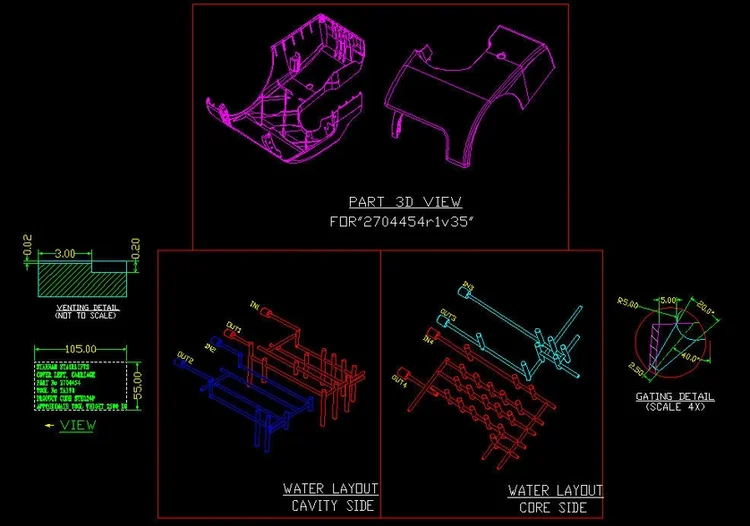

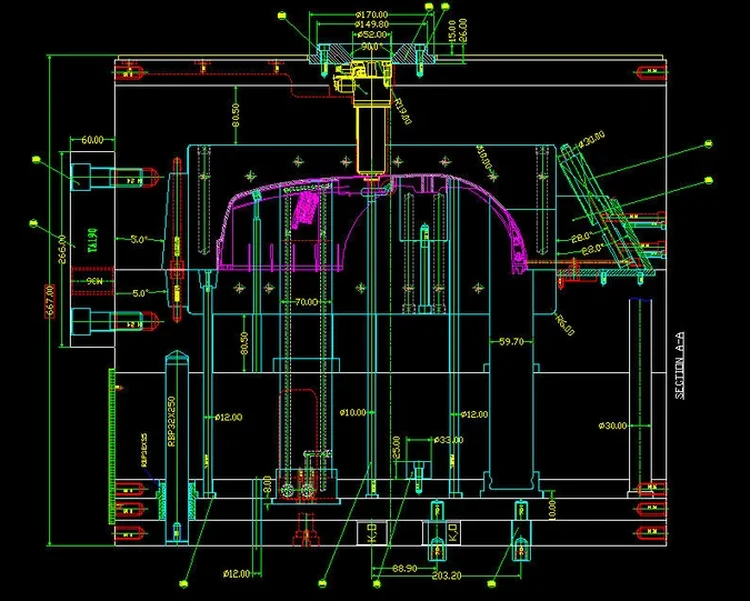

CAD手作業で一式日本向け精密金型図面を作成、全体組立平面図・金型側面図・機構詳細図など一式図面を完備。冷却水回路・押出ブロックレイアウト・入子・アンダーカットスライド・スライドコアなど核心構造を精密製図・記入し、日本の金型製図規格・検収基準に100%適合します。
精密ボール番号記入・日英BOM管理

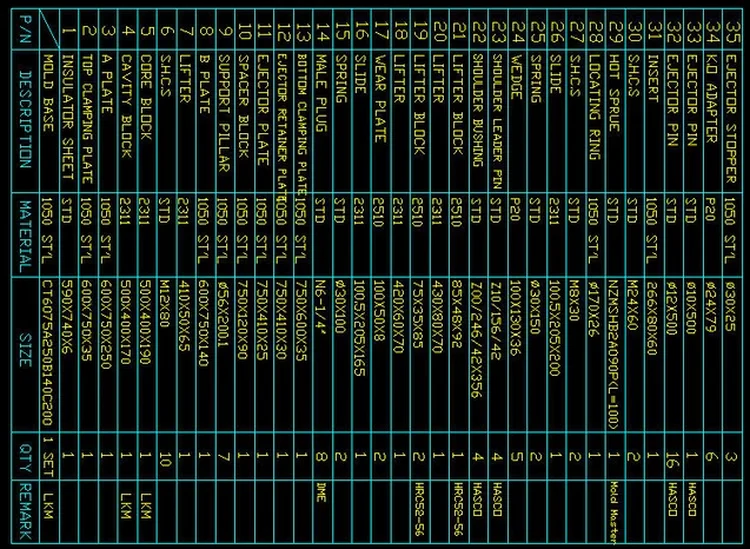

日本向け射出成形金型一式図面に統一規格のボール番号を記入、寸法公差は日本業界規格に厳格準拠。日英対照BOM部品リストを付属し、日本向け輸出金型の国際納品規格に適合、日本顧客が仕様確認・部品調達・金型検収をスムーズに実施可能です。
三、日本向け精密金型設計の難点と解決策
- ホットランナー・コールドランナーバランス最適化：日本向け高級ホットランナー金型に特化し、ホットノズル取付位置とサブマリンゲートランナー長さを精密計算。樹脂充填の偏り・成形不良を解消し成形品歩留まりを保証、日系高品質生産要求に適合します。
- 全自動生産ライン構造適合設計：日本向け精密金型を専用最適化設計、ロボット取出しスペースを十分確保。エジェクタ機構を改良し、全自動射出成形時の機構干渉を完全防止、日本の全自動生産ラインの稼働に対応します。
